〖內孔缺陷檢測〗

    ANALYZER3 Φ6

    可以檢測的內孔直徑范圍是：Φ7mm～Φ30mm

    支持與生產線無縫集成，針對閥門、發動機缸體、活塞等汽車零件的內孔缺陷進行檢測

    〖產品特征〗

     ▲可以進行非破壞性和非接觸式檢查。

• ▲可以檢查無法目視檢查的區域。

• ▲OK / NG 判斷可以通過設置缺陷判斷標準來自動化。

• ▲由于利用激光照射工件并捕獲其反射光，因此幾乎不受外來光源的影響。

• ▲檢測數據可以留下缺陷信息，因此可以反饋到制造過程中

•

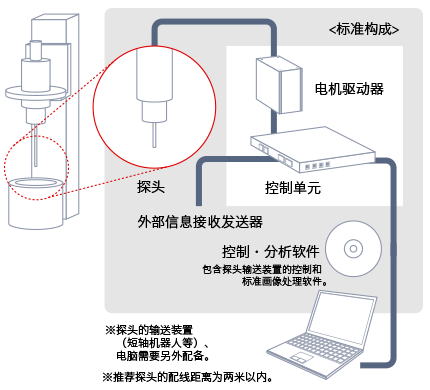

  〖系統構成〗

 〖導入實例 〗

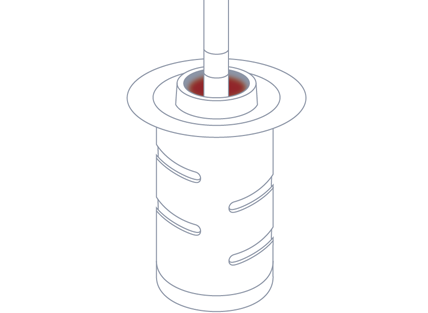

  套筒的縮孔檢測

檢測順序

1、將工件搬運到傳送臺。

2、檢測內壁，做出OK/NG判斷。

3、OK產品將進入到下一道工序，NG產品將根據缺陷類型被排放

使用環境

設備安裝環境：      工廠生產線內

使用探頭：             探頭旋轉類型　SG-lSDC-6-203

主要檢測：             縮孔，傷痕，不完全加工等

檢測對象直徑：      Φ12mm

測量長度：             L=65mm

節拍時間：             約5秒/個
